无源配电器技术指标
1、配电电压：16-28V(最大驱动电流30mA)
2、输出负载：0-500Ω(端口内部电源24V时)
3、响应时间：0.05s(0-90%)(TYP)
4、波纹：10mVrms
5、无源隔离配电器传输误差：0.2%的终值
6、温度系数：15ppm/k的测量值/100负载
7、耐压系数：500VDC时100M以上，1500VAC/分钟
8、电磁兼容性：符合GB/T18268工业设备应用要求(等同IEC61326-1)
9、工作温度：-25~+85
10、工作湿度：90%RH(无凝结水)
11、外壳材料：PC+ABS阻燃
12、重量：单通道约70克，双通道约90克
13、外形尺寸：厚13.3mm×宽113mm×高121mm
14、质保：60个月
无源配电器特点
1、易连接，长寿命
2、输入与输出之间隔离
3、自供电，输出侧取电
4、外形小巧，厚度13.3mm
5、DIN导轨安装，拔插式端子
6、输入侧接两线制4-20mA变送器，输出侧输出两线制4-20mA信号
无源配电器选型表
YR9211A-①②-③④
①第一通道输入信号类型
[0]：二线制4-20mA
②第二通道输入信号类型
[N]：第二通道无输入
[0]：二线制4-20mA
③第一通道输出信号类型
[G]：二线制4-20mA
④第二通道输出信号类型
[N]：第二通道无输出
[G]：二线制4-20mA
选型举例

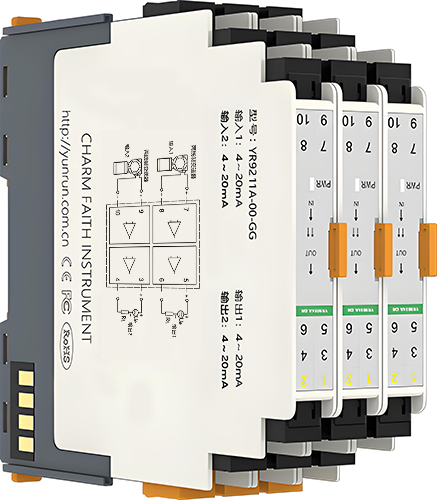

①型号：YR9211A-0N-GN
一入一出无源配电隔离器，1路二线制4-20mA输入，1路二线制4-20mA输出
②型号：YR9211A-00-GG
二入二出无源配电隔离器，1路二线制4-20mA输入，1路二线制4-20mA输出

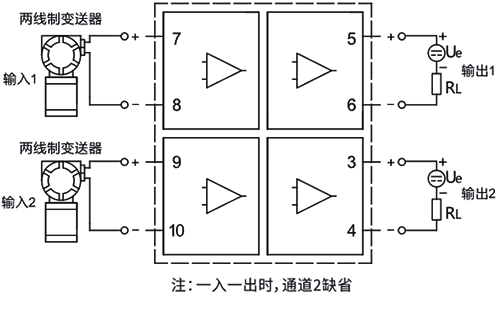

无源配电隔离器接线图
输出侧获取能量无源配电隔离器YR9211A-00-GG接线图
