桥架过伸缩缝做法

2024/7/8 0:00:07 人评论次浏览分类：电工基础文章地址：//m.fkswng.com/tech/5676.html

22D701-3电缆桥架安装图集中：
1、橡胶片在变形缝左右金属托盘本体内，厚度为2mm，橡胶片固定在单侧托盘上，电缆敷设应由橡胶片固定端向非固定端敷设。
2、当电缆桥架直线段长度超过30m，玻璃钢电缆桥架、铝合金电缆桥架直线段长度超过15m时，可参照本图设置伸缩节。
3、非金属电缆槽盒过变形缝保护联结导体可取消。

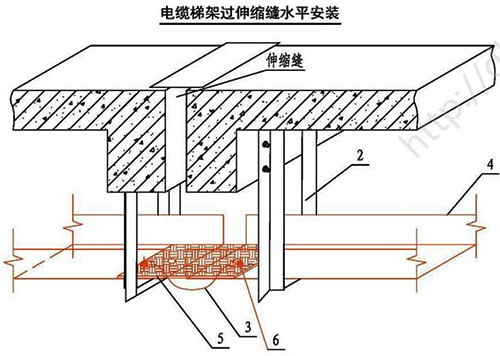

电缆桥架过伸缩缝水平安装
